HIWIN上银 FSW 丝杆导轨 上银
扫码获取价格库存技术资料
- 品牌: 上银双向丝杆
- 分类: 单螺母插管型FSW
- 类型:
- 属性: HIWIN上银 FSW 丝杆导轨 上银，-HIWIN上银 FSW 丝杆导轨 上银-HIWIN上银 FSW 上银滚珠丝杠品质如何鉴定 上银FSC丝杠，是一种用于建筑、家具等行业的装饰材料。它具有高强度、耐磨、耐腐蚀等特点，能够有效地提高产品的使用寿命。同时，它的造型简洁、线条流畅，能够为空间增添一种现代感。上银FSC丝杠不仅具有功能性，更注重环保性。其所采用的材料符合FSC认证标准，保证了材料的来源合法，减少了对森林资源的破坏。此外，上银FSC丝杠的生产过程中，采用了先进的生产技-HIWIN上银 FSW 丝杆导轨 上银--HIWIN上银 FSW 丝杆导轨 上银-
HIWIN上银 FSW 丝杆导轨 上银 产品参数

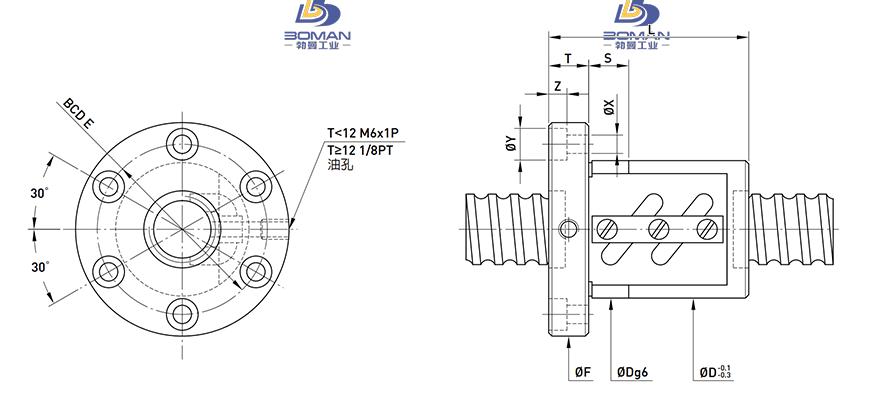

尺寸 单位：mm
| 丝杠轴外径 | 40 |
|
| 导程 | 5 |
|
| 丝杠轴底径 | 37.324 |
|
| 滚珠节圆直径 | 40.6 |
|
| 钢球直径 | 3.175 |
|
| 精度等级 | ||
| 螺母直径 | 68 |
|
| 法兰直径 | 102 |
|
| 螺母长度 | 65 |
|
| 螺母安装 | PCD | 84 |
| 额定动负载 | CaN | 2071 |
| 额定静负载 | C0aN | 7134 |
| 有效圈数 | 2.5x2 |
|
| 法兰盘宽度 | 16 |
|
| 法兰安装孔通孔直径 | 9 |
|
| 法兰安装孔沉孔直径 | 14 |
|
| 法兰安装孔沉孔深度 | 8.5 |
|
| 轴向刚度 | KNm | 66 |
HIWIN上银 FSW 丝杆导轨 上银此型号部分数据来源于UMBRA H2N80-40M2 umbra丝杠
